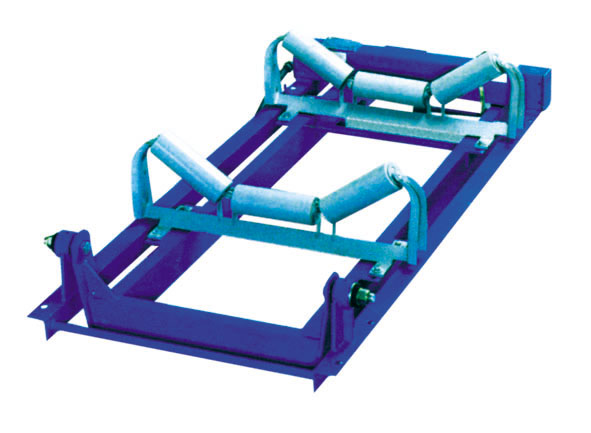

ICS-17B型电子皮带秤

概述：
      ICS-17B型电子皮带秤 秤架结构为ICS-17A的一半，秤架上放置二组拖辊，采用二只拉式传感器把称架给连接起来，动态计量误差优于±0.25％。该秤架适用于工业企业的称重控制。
系统组成：
ICS-17B型电子皮带秤由四个部分组成：
1.称重桥架   1套
2.称重控制器（仪表)   1台（含有4-20MA输出）
3.称重传感器    2只（知名专业厂家）
4.测速传感器及测速辊筒   1个（60-12型

结构特征：
     ◆结构简单，安装简捷方便，力传递环节少；
     ◆独特的矩形杠杆，刚性好，无形变；
     ◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
     ◆抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；
     ◆两个称重传感器受偏载影响小，平稳、精度高；
主要技术参数：
     ◆计量精度：±0.25%
     ◆称量范围：0～6000t/h
     ◆皮带宽度：500～2200mm
     ◆皮带速度：0.01～4.0m/s
     ◆皮带输送机倾角：0°～18°
     ◆远程传输：1200m
工作和安装环境：
     ◆环境温度：
        机械：-20°C/+50°C
        仪表：-10°C/+40°C
     ◆电源电压：220VAC（+10%、-15%）50HZ±2%

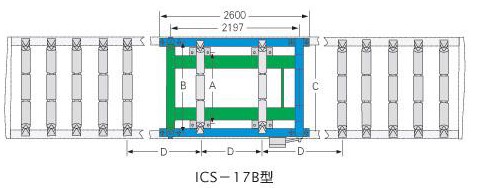

外型尺寸：

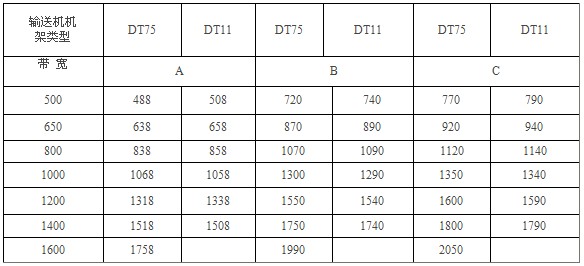

                                              注:表中未列带宽尺寸根据实际机架确定
安装示意图：
