三原ICS-20B电子皮带秤

发布时间：2021-05-10 16:28:21　人气：

ICS系列电子皮带秤
1、电子皮带秤型号的表示方法
根据国家标准GB/T7721-1995《电子皮带秤》，电子皮带秤的型号表示如图所示：

2、电子皮带秤的组成
ICS系列电子皮带秤主要由称重部分、测速部分、积算部分、通讯部分四大部分组成。称重桥架横梁中的称重传感器检测皮带上的物料的重量信号，测速传感器检测皮带的运行信号，计算器接收的重量信号和速度信号进行放大、滤波、A/D转换后送入CPU　进行积分运算，然后将物料的瞬时流量和累计重量在面板上显示出来，积算器具有可选的联网、通讯、打印、DCS联机等功能。

3、产品采用标准
国家制造标准： GB/T7721-1995
国家检定规程： JJG/195-2002

4、皮带秤型号构成比较图

型号	14A	17A	17B	20A	20B	30A
称重显示器	一台	一台	一台	一台	一台	一台
称重传感器	四只	两只	两只	一只	一只	两只
速度传感器	一只	一只	一只	一只	一只	一只
压力杠杆	悬浮式	双杠杆	单杠杆	双杠杆	单杠杆	悬浮式
计量托辊	四组	四组	两组	两组	一组	一组
耳　　轴	无	四只	两只	四只	两只	无
校验精度	0.125%	0.25%	0.50%	0.50%	1.0%	0.50%
备　注	贸易结算	内部结算	内部结算	工艺管理	短距离	工艺管理

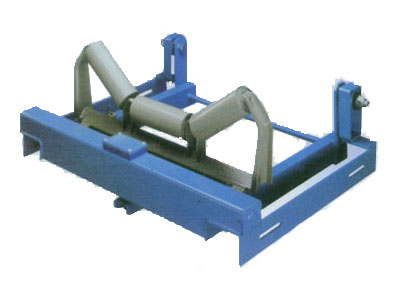

ICS-20B电子皮带秤

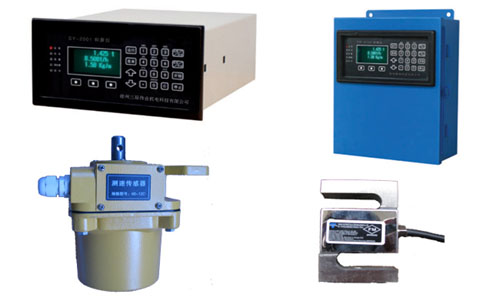

称重仪表、传感器

【结构特征】
◆结构简单，力传递环节少，安装简捷方便；
◆独特的矩形杠杆，刚性好，无形变；
◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
◆抗侧向力、抗水平分力、有效的减少了皮带跑偏和落料偏移对系统精度的影响；
◆称重传感受器为拉式，调整方便、灵活、可靠、精度高；
◆20B型单托辊，称重区为20A的1/2较短，适用于给料距离较短的皮带输送机。

【主要技术参数】
检定精度：±0.5%
称量范围：1-4000t/h 不大于
皮带宽度：300-2000mm
皮带速度：0.5-2m/s
称重区标准长度：2400mm(可根据托辊间距改变)，300-1200mm
